サーモグラフィ検温アラームシステム

1. 01

   リアルタイムスクリーニング

   0.1 秒で瞬間スクリーニングで誤差±0.1℃で検知します。
   カメラによって撮影された映像はリアルタイムで付属の
   大型モニターで確認可能です。


2. 02

   非接触で体表温計測



   サーモグラフィーカメラで映すだけで測定できるため、
   接触感染のリスクを減らします

3. 03

   検知で即時アラーム



   検査員がいなくても設定した温度を超える検知をした場合、
   自動で本体のアラームとランプでお知らせします。

4. 04

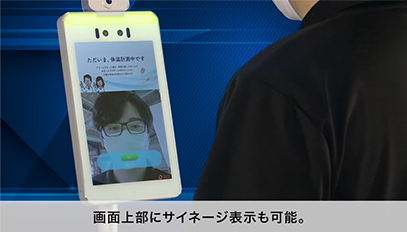

   サイネージとして使用可能



   大型モニターは店舗サイネージとして利用が可能です。
   異常時だけでなく平時も活躍するため導入しやすく設計されております。

5. 05

   キャスターで移動ラクラク



   キャスター付きで移動も簡単に。
   固定設備と異なり設置後も検知場所をお気軽に変更が可能です。

6. 06

   全国どこでも設置いたします



   全国どちらでも設置いたします。
   お気軽にご相談ください。（有料設置5万円～）

設置イメージ

ベルトパーテーション等で検温アラームシステムまで誘導し検査します。
通路の幅は1.5mほどとし、検温アラームくんから１mほど距離を取れる位置関係が推奨されます。

•
•

測定温度範囲を30-45℃にし体温測定に適したセッティングにしたカメラです。
高温制限が設定でき、設定温度＜以上の場合、画面に高温アラームが表示されることで異常温度の個人を効果的かつ迅速にスクリーニングできます。

製品本体

サイズ

600(W)x400(D)x1800(H)

重量

40 kg

モニターインチ数

43 inch

サーマルカメラ

赤外線解像度

160×120

ピクセルサイズ

12um

赤外分光法の帯域幅

8～14um

視野（FOV)

56°（H)x42°（V)

温度範囲

30℃ ～ 45℃

測定精度

±0.1℃ 1m

応答時間

≦500ms

画像モード

サーマル画像、通常ビデオ画像、混合画像

• ・本製品で測定されるものは体表温であり、一般的な体温計で計測される体温とは異なります。また計測によりウィルスの感染を判断するものではありません。
• ・本製品によるスクリーニングで発熱の疑いが出た場合、体温計での再検温を推奨いたします。発熱が確認された場合別途、医師の判断を仰いでください。
• ・本製品は、薬事認証を取得した医療機器ではありません。
• ・本製品を用いた診断などの医療行為にはご利用頂けません。

ご提案資料ダウンロード

複数の体温を同時に非接触で検知！発熱検知サーマルカメラとは？

人体表面の温度を画像化するカメラのことをサーマルカメラと呼びます。
具体的には人体から出ている赤外線放射エネルギーを検出し、見かけの温度に変換して、温度分布を画像表示しています。

1. 1人体表面温度測定に特化し誤差が小さい温度誤差±0.5



   広く普及する工業用サーマルカメラは、
   温度測定範囲が広くマイナス数十度～数百度で測定温度の精度が粗いのが一般的です。
   一方、当社カメラは人体温度の範囲に特化しているので、測定精度が±0.5℃程度です。

2. 2運用方法に応じて2機種用意非接触



   ご予算やシチュエーションに応じて、ハンディタイプと監視カメラタイプをご用意しております。

3. 3顔認識機能による効率的な温度測定（カメラタイプのみ）複数同時測定

   カメラタイプは、可視光カメラとの組み合わせで、 AIで顔認識し、額の温度を測定します。
   画面内の複数の人物の温度を同時に測定できます。

【主な利用場所】

・保育園、幼稚園、小学校、中学校、高等学校、大学

・役所、公共施設

・病院、介護、福祉施設

・遊園地、水族館、美術館

・商業施設

・駅、空港

・ホテルロビー

・ライブハウス、球場、イベント会場　等々

感染症の拡大を効果的に防衛！発熱検知サーマルカメラの機能

1. 01



   非接触なので感染リスクが低い

   約1メートル離れた場所から測温できます。
   被験者と測定者の物理的な接触による感染リスクが軽減されます。
   ※口元のマスクを外す必要はありません

2. 02



   複数人同時測定が可能
   選別が効率的にできる

   わずか1秒で人の温度を測定することができます。
   サーマルカメラの前を歩くだけで測温できるので、
   複数人の体表面温度を瞬時に測定し、画面上に表示可能するので混雑しません。

3. 03



   設定温度超過の場合
   各種アラームが可能

   カメラに設定した「設定温度」を超過した人物を検出した場合、

   ・画面上に温度を赤字で表示

   ・カメラのフラッシュライトが点滅

   ・カメラからのサウンド音で警告

   ・接点出力により外部機器と連動可

4. 04



   誤差±0.5℃以内
   AIで顔を検出し、顔部分の温度のみを
   光学映像にも表示可能

   顔検出機能で顔を識別し、人物のみに温度表示
   光学、サーマルのデュアルレンズなので、
   光学映像側にも測定した温度表示が可能(光学映像で個人特定も可能)

発熱検知サーマルカメラの種類

TR-HD-1TD (ハンディ型)

体表面温度測定用に特別に設計された携帯型サーマルカメラ。
160×120の解像度の非冷却焦点面アレイが装備されています。
熱をすばやく検出するのに役立ちます。

• 160× 120サーマル解像度
• サーモグラフィー精度±0.5 ℃
• 320 × 240 2.4インチLCD ディスプレイ
• 充電式リチウムイオン電池内蔵
• 最大8時間の連続使用可能機能

TR-DS-2TD（タレット型）

物体の表面温度を高精度でリアルタイムに測定できます。
混雑した公共エリアで体温の高い人を発見して追跡することができ、
検査や検疫のために税関、空港、学校、病院などの場所で広く使用できます。

• 160×120サーマル解像度、高感度センサー
• 測定温度範囲: 30 ℃ ～45 ℃; 測定温度精度: 0.5 ℃
• 400万画素可視光カメラとセットのデュアルカメラ
• 可視光画像で人物顔検出
• 設定温度以上の検知に対して、音声と白色LEDの点滅で通知

発熱検知サーマルカメラの概要

＜ソリューション概要＞

サーマルカメラの近くにPCを置き、カメラとPCをLANケーブルで接続、常にPC画面を監視員が目視で、
設定温度を超過した人物がいないか確認する方法。カメラ本体での異常出力も可能です。
カメラとPCが1：1の接続となる。
リアルタイムの発熱者スクリーニング利用

＜ご注意事項＞

・カメラ1台に対してPC1台が必要となります。

・基本は、常にPC画面を確認している必要があり、
PCに対して監視員が最低1名必要となります。（通常、画面を見ている監視員1名と人を誘導する監視員1名の最低2名での運用が一般的）

・リアルタイムの映像のみで、録画機能が無いため事後的な確認はできません。
